Restaurarea cablului de date pentru iPhone/iPod

   Ehm... Mi-ați simțit lipsa? Sper că nu... Am fost la odihnă ceva timp. Deci, fiind înafara țării, din lumea tehnicii moderne aveam cu mine doar un iPhone, care mă ghida datorită GPS-ului și busolei magnetice integrate. Într-o bună dimineață, m-am trezit cu cablul de date deteriorat la ambele capete de către un copil mic. Ehh, copiii, ce să le zici, doar am fost și noi ca ei... :) Plus că acel cablu, nu era unul original apple, și nu m-am supărat tare.
   În acel moment am rezolvat problema procurând unul nou, nu de alta, dar nu aveam nici un instrument cu care aș fi putut să-l restaurez pe acel deteriorat. Ajungând acasă, însă, am hotărât să încerc să-l fac.

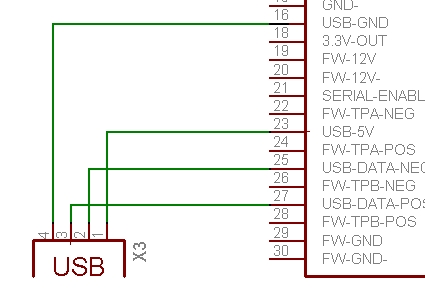

   Am început desigur cu determinarea schemei, adică ce cablu și unde trebuie conectat ;D și schema nu s-a lăsat mult căutată. În imaginea atașată, portul usb are următoarele proprietăți: 1 -> +5V, 2 -> data-, 3 -> data+, 4 -> GND.

   Pe lângă toate detalile tehnice, acuratețea a fost un factor destul de important în realizarea acestei restaurări. Deci protecția gumată de pe portul USB l-am tăiat atent cu lama dintr-o parte laterală, pentru ca mai apoi cu niște adeziv să pot pune totul la locul său. În imaginile de mai jos ve-ți vedea pașii care i-am făcut și rezultatul final :)

   Well, în rezultatul final, vedeți că am întărit un pic "codița" USB-ului. Am făcut-o cu ajutorul la câțiva centimetri de filament pentru pescuit.
   M-a costat vreo 15 minute doar. Cablul arată bine, se ține trainic :)

Update: O metodă interesantă propusă de Dirtyrobotic de a păzi cablurile de la uzura în apropiere de stecker: [Vezi Imaginea] plus o metodă creativă de a personaliza cablurile UTP: [Vezi Imaginea].
